만일 필자가 현재 무선 Access Point 나 라우터를 구입하려고 한다면 먼저 802.11a 규격을 지원하는 제품부터 찾아 볼 것이다. 11Mbps를 지원하는 802.11b와 비교할 때, 초당 54Mbps에 가까운 전송률을 지원한다는 점은 거부할 수 없는 유혹이기 때문이다. 최근엔 특별한 기능으로 54Mbps를 뛰어넘어 72Mbps를 지원하는 제품들도 출시되고 있다.

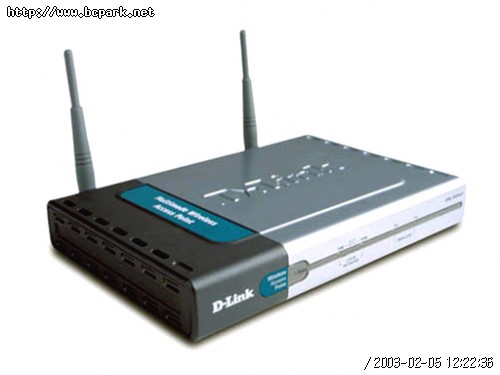

D-LINK의 72Mbps지원 무선
라우터.
하지만 54Mbps의 속도를 만끽하기 위한 경제적 부담은 그 성능 향상에 비해 매우 큰 편이다. 게다가 802.11b 규격과 호환이 안될 뿐만아니라, 802.11b에 비해 상대적으로 가용범위가 짧다는 치명적인 단점도 극복해야할 과제이다.
이번에 소개할 D-Link사의 AirPlus DWL-900AP+ 는 기존 802.11b 규격의 최신 버전인 802.11b+ 에 기반을 둔 제품이다. 이 ‘Plus’의 의미는 22Mbps에 가까운 전송률을 의미하며 기존의 802.11b 기기들과의 완벽한
호환을 의미한다. 또한 802.11a 장비에 비해 가격도 저렴하다. 물론 초당 22Mbps 라는 대역폭은 자사의 에어플러스 DWL-650+ 또는 DWL-520+ 무선 랜카드와 함께 사용할 경우 가능한 대역폭이긴 하지만 말이다..
제 품 스 펙 |
지 원 규 격 |
• IEEE 802.11
• IEEE 802.11b
• IEEE 802.3
• IEEE 802.3u |
포 트 |
10/100 Mbps Fast Ethernet
|
지원전송률 |
• 자동설정
• 22Mbps
• 11Mbps
• 5.5Mbps
• 2Mbps
• 1Mbps
|
암 호 화 |
64 /128 / 256 비트 RC4
|
Media Access
Control |
CSMA/CA with
ACK |
주파수대역 |
2.4GHz to
2.462GHz |
가 용 범 위 |
실내 : Up to 328 feet (100 meters)
실외 : Up to 1,312 feet (400 meters) |
Modulation
Technology |
• PBCC(Packet Binary Convolutional
Coding)
• Direct Sequence Spread Spectrum (DSSS)
• 11-chip Barker
sequence |
Modulation Techniques
|
• Barker (1Mbps/0db) • Barker
(2Mbps/3db)
• CCK (5.5Mbps/5.5db) • PBCC(5.5 Mbps/1.5db)
•
(11Mbps/8.5db) • (11Mbps/4.5db)
•
(22Mbps/8.5db) |
전 원 |
External Power Supply DC 5V,
2.4A |
LEDs
|
• Power (Green)
• Link (Green)
• (Green) |
출 력 |
15dBm ±2dB |
안테나 타입
|
2.5dB gain with reverse SMA
connector |
허 용 치 |
Tolerates up to +17dBm at the
Antenna |
관 리 모 드 |
웹기반 - Internet Explorer 5.0
이상
- Netscape Navigator 4.0
이상 |
동 작 온 도 |
32℉ to 131℉ ( 0℃ to
55℃) |
동 작 습 도 |
95% maximum (non
-condensing) |
형 식 인 증 |
• FCC • UL
|
크 기 |
• L = 5.5 inch (140mm)
• W = 4.5
inch (114mm)
• H = 1 inch (25.4mm) |
무 게 |
Weight 0.44 lbs
(200g) |
판 매 가 격
|
32만원
|
문 의 |
컴웨어(www.icomware.co.kr)
|
|
|
|
|
!!22Mbps속도의
비밀!!
AirPlus가 지원하는 22Mbps 속도의 비밀은 바로 Texas Instruments(TI) ACX100 칩셋에 있다. ACX100 칩셋은 2.4Ghz의 주파수 대역폭을 사용하며 Packet Binary Convolutional Coding (PBCC) 기술을 사용하여 기존 802.11b의 두 배인 22Mbps의 속도를 지원한다. |
|
|
|
|
 |
|
2
|
에어 플러스 DWLI-900AP+ 22Mbps 무선 Access Point는 텍사스인스트루먼트의 802.11b 실리콘 칩셋을 사용, 자사의 제품인 DWL-520+ 나 DWL-650+ 와 연동할 경우 기존 802.11b 무선 랜 제품보다 최소 30% 이상 성능향상이 가능하다.
이 제품은 802.11a, 54Mbps 제품에 비해 저렴한 가격으로 사용자들의 기존 환경을 보호하면서 속도 향상이 가능한 것이 장점이다. 또한 802.11b 네트워크 라인과의 완벽한 호환성을 보장, 강화된 64/ 128/ 256 비트 웹 인크립션과 MAC 어드레스 인증으로 향상된 보안체계를 지원한다.

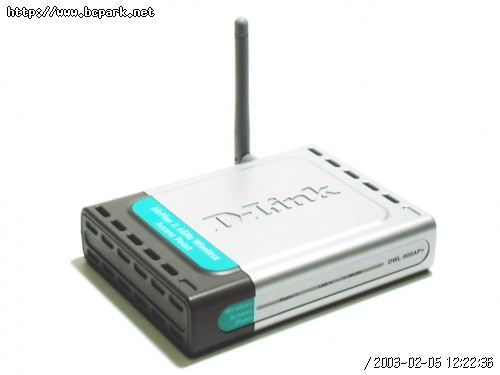

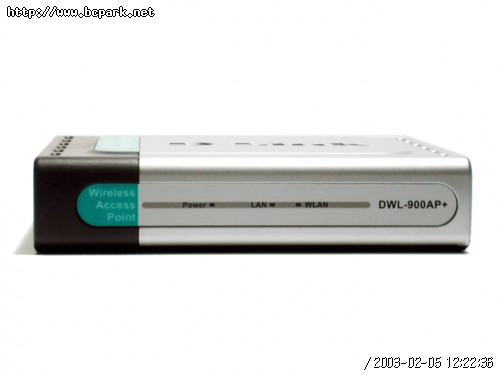

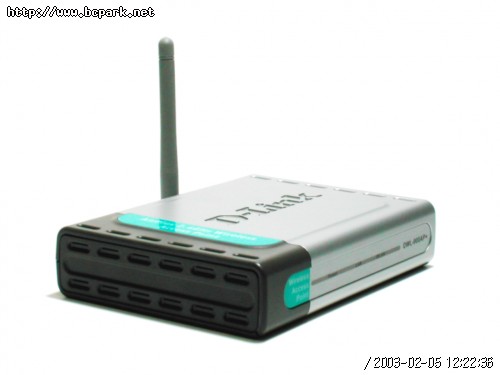

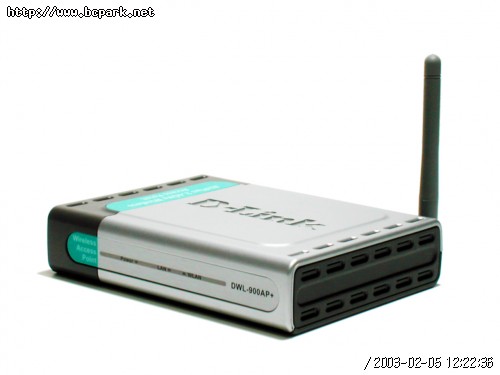

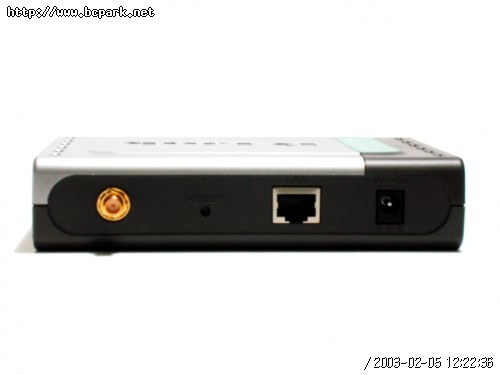

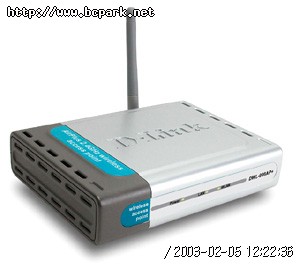

전면부엔 POWER LED와 무선 랜 카드와의 연결 상태를 알려 주는 WLAN , 그리고 유선 랜 포트의 작동상태를 알려주는 LED가 위치한다. 후면의 좌측엔 안테나가 위치하고 있으며 리셋버튼과 랜 포트, 어댑터 연결단자가 위치해 있다. 제품의 외형은 D-LINK사 무선 랜 제품들의 특징을 그대로 이어받고 있으며 손바닥 위에 올려도 될 정도로 작고 가볍다.

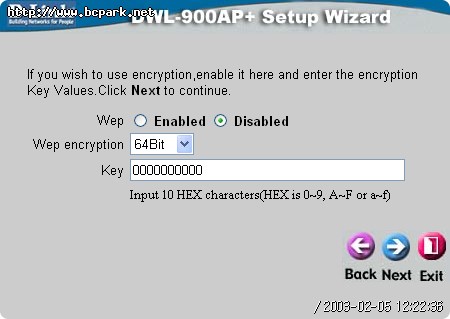

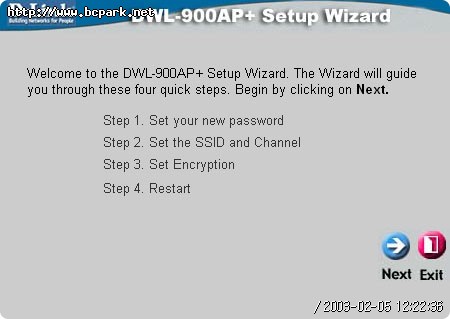

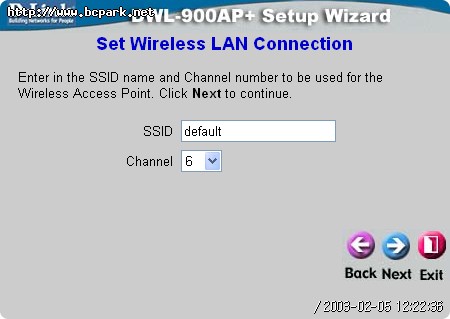

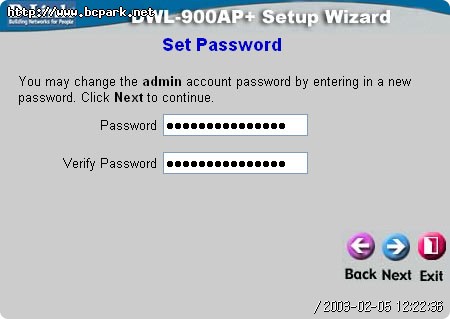

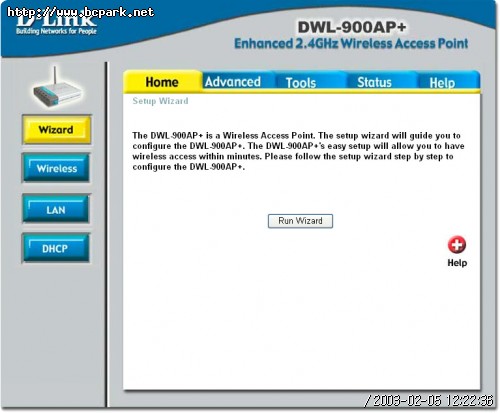

DWL-900AP+는 웹 기반의 관리자 메뉴를 제공한다. 웹브라우저의 URL창에 192.168.0.50을 입력하면 관리자 메뉴로 접속이 가능하며 이곳에서 모든 옵션을 설정할 수 있다. 또 AP를 처음 접하거나 네트웍 설정에 대해 잘 모르는 분들을 위해 마법사 기능을 제공한다.

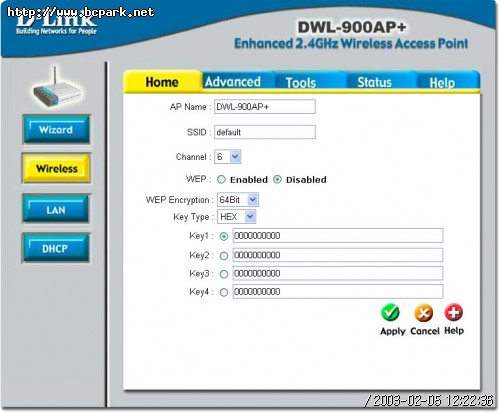

■ HOME > WIRELESS
■ HOME > WIRELESS
• AP 이름 : 기본
AP 이름은 DWL-900AP+ 이다. 네트웍상에서 한 대 이상의 DWL-900AP+ 사 용할 경우 이곳에서 이름을 변경할 수 있다.
• SSID : Service Set Identifier. SSID는 특정 무선 네트웍의 고유한 이름이며 무선 네트워크 에 연결된 컴퓨터사이의 정보공유나 통신을 위해서는 동일한 SSID를 공유해야 한다. 기본값 은 Default
이다.
• Channel : 기본값은 6 이며 네트웍상의 다른 AP와의 충돌을 피하기 위해 변경이 가능하다.
• WEP Encryption : WEP(Wired Equivalent
Privacy)은 취약한 무선랜의 보안을 강화하는 수단으로 동일 네트웍상의 모든 장치와 AP는 WEP의 사용여부에서 일치해야 하며 같은 WEP 키를 사용해야한다. 키 타입은 ASCII 또는 Hexadecimal 중 선택할 수 있으며 각각 64, 128, 256 비트로 생성이 가능하다. |
|
|
|
|
Hexadecimal : 16진수. 숫자 0~9까지와 영문 알파벳 문자 A~F까지를 사용하는
번호체계.
ASCII : American Standard Code for
Information Interchange. 알파벳이나 숫자 그리고 특수문자들이 7 비트의 2 진수 (7개의 0 또는 1의 조합으로 이루어진 스트링)로 표 현되며, 총 128개의 문자가 정의되어 있다.
|
|
|
|
|

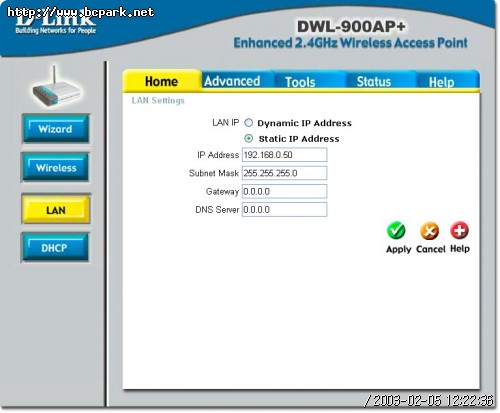

■ HOME > LAN

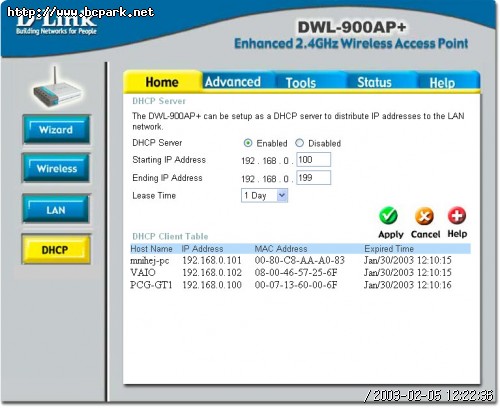

■ HOME > DHCP
DHCP 기본값은 DIABLE로 되어있다. 이는 기본값과 동시에 추천값이기도 하다. AP라는 장비 특성상 DHCP기능이 활성화 되어있는 라우터에 연결되는 경우가 대부분인데 이 경우 DWL-900AP+ DHCP기능을 반드시 ‘사용안함’ 으로 설정해야 한다. 그 외의 환경에서 DWL-900AP+ 의 DHCP기능을 사용할 경우 할당될 IP범위와 유효기간을 설정해줄 수
있다.

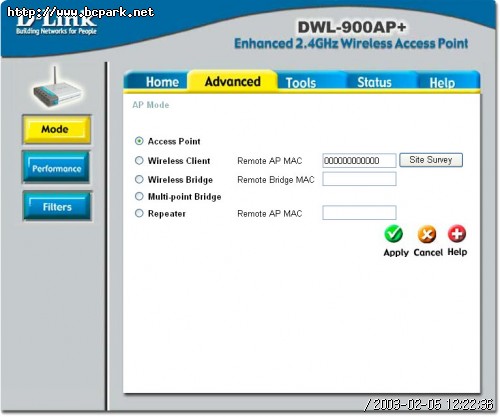

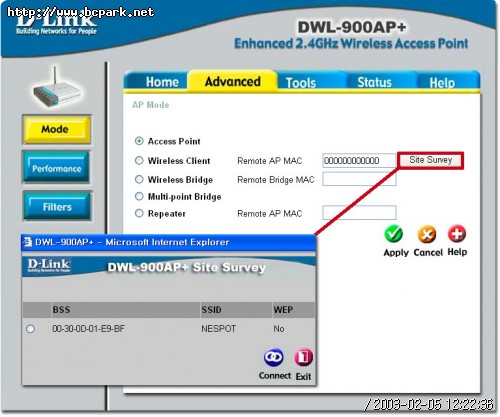

■ Advanced > Mode
DWL-900AP+는 AP 모드를 포함, 총 다섯 가지 모드로 사용이 가능하다.
• Access Point :
DWL-900AP+ 의 기본설정은 AP 모드이다. AP(Access Point)는 무선이라 는 점을 제외하면 기본적으로 허브와 같은 역할을 한다. AP모드일 경우 다른 AP와의 무선으 로 연결은 불가능하다.
• Wireless Client :
Wireless Client 모드에서 DWL-900AP+는 다른 AP와 무선연결이 가능 하다. 하지만 컴퓨터들과의 무선연결은 불가능하며 유선연결만 가능하다. DWL-900AP+ 를 무선 랜카드 처럼 사용하게 되는 것이다. 이 기능을 사용할 경우 SiteSurvey로 연결할 AP를 찾을 수 있다.
|
• Wireless Bridge Mode :
Wireless Bridge 모드는 두 무선 랜 망을 연결할 때 사용된다. Wirless Bridge Mode 로 연결된 두 AP는 마치 하나의 AP처럼 동작한다. DWL-900AP+ 과 사용할 경우 Wireless Bridge로 사용이 가능하다.
• Repeater : 리피터 기능을 사용하여 무선 랜 가용 범위의 확장이 가능하다.
|
|
|
|
|
Wireless Client? Wireless Bridge
Mode? 둘의 차이는 뭘까?
눈치가 빠른 분이라면 벌써 눈치 챘을지도 모른다. 차이는 없다. 위에서는 두 가지 모드를 쉽게 구분하기 위하여 각 명칭에 충실한 설명 하였지만 결국 역할은 같다. '혹시 대역폭의 차이가 아닐까?' 테스트결과 대역폭 차이는 없었다. 그럼 Wireless Client라는 기능을 필요로 하는 환경은 어떤 곳일까? 필자는 소니의 PS2 나 마이크로소프트사의 XBOX와 같은 가정용 게임기의 이더넷 커넥터와 연결하여 사용할 경우 유용할거라 생각하지만 테스트하지는 못했다. |
|
|
|
|

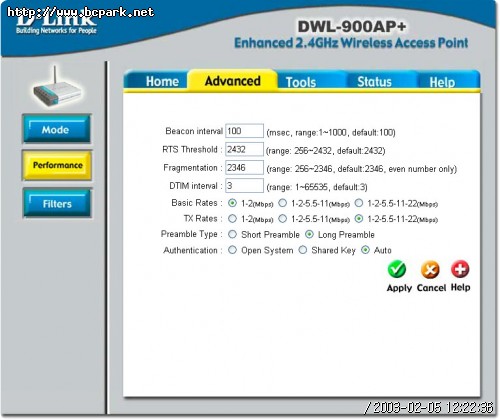

■ Advanced > Performance
• Beacon Interval :
Beacon은 AP와 컴퓨터 사이에 주고 받는 패킷이다. 권장값은 100.
• RTS Threshold : 기본값은 2,432이다. 데이터 흐름의 기복이 심할 경우 값을 낮춰준다.
• Fragmentation : 값이 너무 낮을 경우 패킷 에러율이 높아지거나 성능의 저하를 초래한다.
• DTIM Interval : Delivery Traffic Indication Message.
• Tranmissin Rate : 네트웍에 알맞은 전송률을 선택할 수
있다.
• Preamble Type : Preamble은 AP와 무선 랜카드의 통신에 사용되는 CRC의 길이이다. |
|
|
|
|
CRC: Cyclic Redundancy
Check의 약자. 데이터 전송 에러를 검출하는 일반적인 기술.
|
|
|
|
|

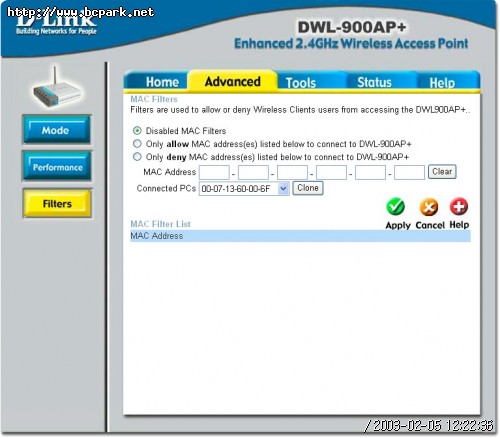

■ Advanced > Filters
MAC Filters 기능은 DWL-900AP+ 와의 무선연결을 허용 또는 거부하기 위한 기능이다.

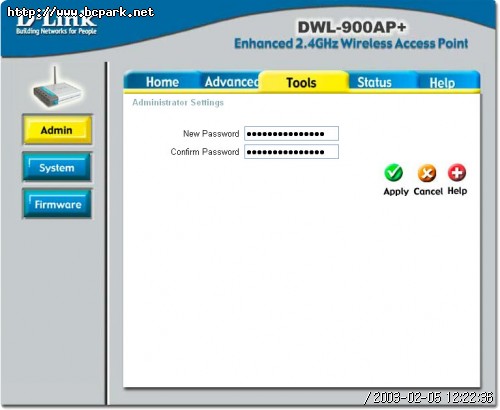

■ Tools > Admin
Tools > Admin 에서 패스워드설정을 변경할 수 있다. 길이는 14자까지 가능하다.

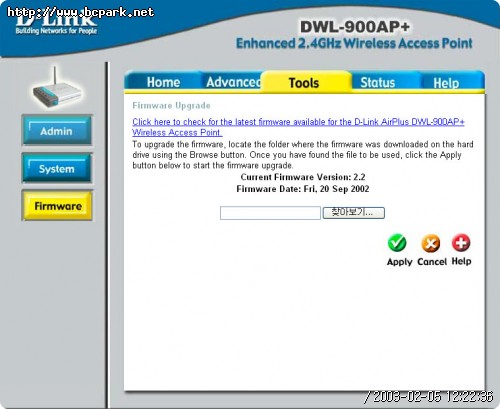

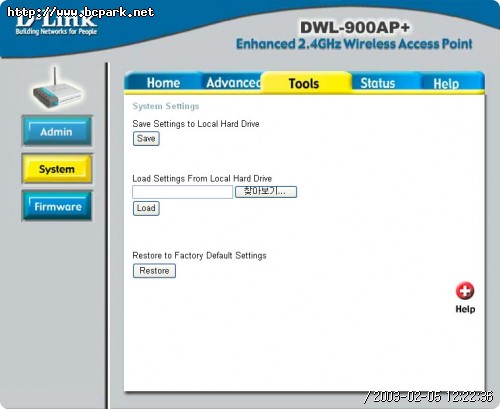

■ Tools > System, Firmware
현재의 AP셋팅을 파일화하여 연결된 컴퓨터의 하드디스크에 저장할 수 있다. AP설정에 문제가 생겼을 경우 저장된 파일을 검색하여 간단히 복구가 가능하며 펌웨어 업데이트기능을 제공하여 장비를 항상 최신 상태로 유지가능하다.

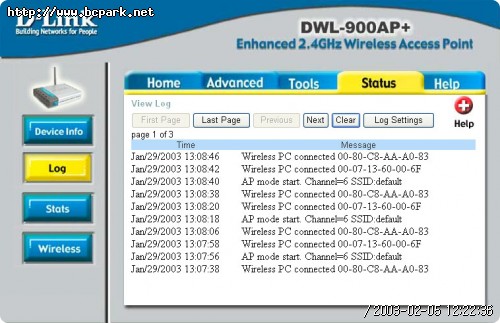

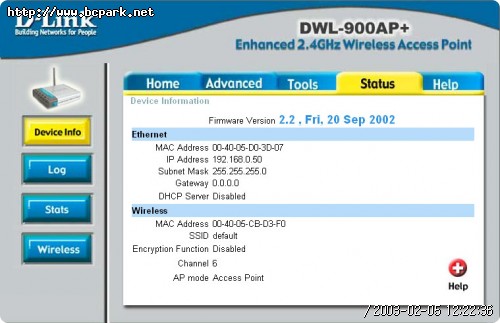

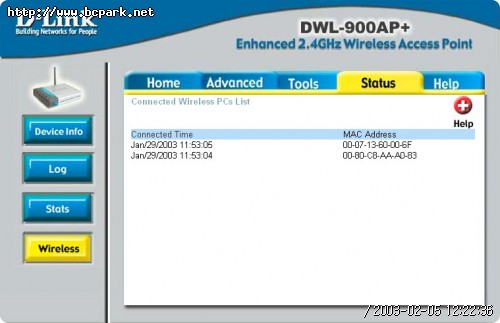

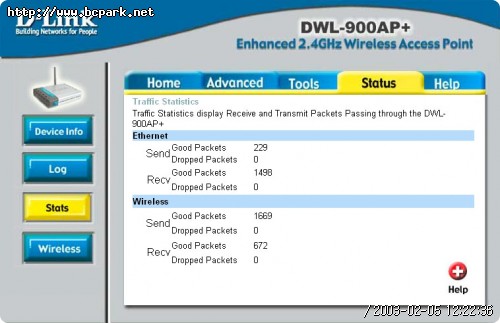

■ Status > Device Info, Log, Stats, Wireless
Status탭에서 장비의 현재 상태와 로그기록, 유무선 네트웍의 상태를 체크할 수 있다.
다양한 무선 AP장비를 다루어 본 필자에게 DWL-900AP+의 설치와 구성은 놀라울 정도로 쉽고 간단했다. 웹 브라우저를 통한 쉬운 관리유틸과 순차적으로 연결되는 셋업메뉴는 감히 최고라 할 수 있으며 네트웍에 대한 지식과 경험이 없는 사용자라도 DWL-900AP+ 로 무선 네트웍구성에 어려움이 없을것이다.
다양한 부가 기능도 중요하겠지만 무선 네트웍 장비로서 가장 중요한 점은 지원 속도와 신호 세기, 그리고 반응 속도 이렇게 세 가지라 할 수 있다. 이번 테스트에서는 사무실 주변 4곳의 장소를 선정하여 전파 감도와 그에 따른 인터넷 속도를 측정하였다.
|
|
|
|
테스트 환경
인터넷 회선 :
한국통신 엔토피아(상하향 45Mbps)
NOTEBOOK : 크루소600, 128RAM, Toshiba 20G,
D-LINK AirPlus DWL-650+, WinXP
|
|
|
|
|

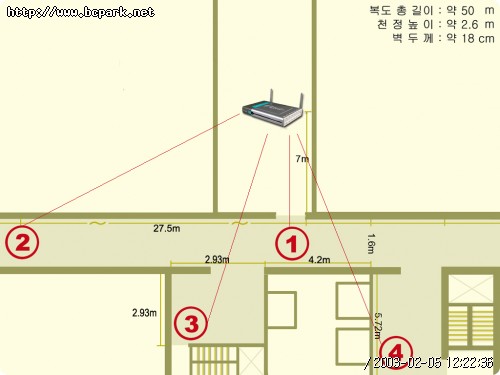

그림으로 나타낸 각 장소
환경
■ 신호세기
신호 세기 테스트를 위하여 Network Stumbler라는 유틸을 사용하였으며 AP의 셋팅은 일반적인 사무실이나 가정과 동일하다. 먼저 AP와 가장 가까운 거리에서 최대 전파 세기로 측정한 다음 점차 먼거리로 이동하면서 측정하였으며 각 위치에서 5분간 측정하였다.

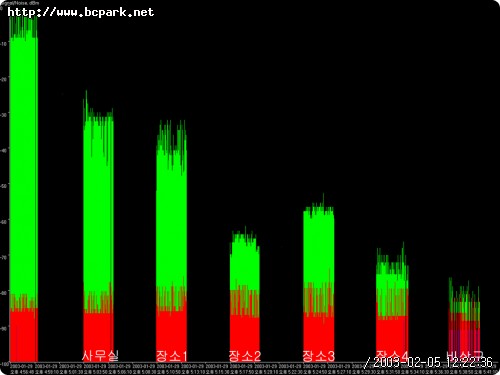

각 장소 별 SNR(Signal to Noise Ratio)
비교.
위의 표에서 보듯이 신호 세기는 거리와 장애물에 따라 다양한 결과치를 나타내었다. 장소 3과 4의경우 비상구와 약 50cm떨어진 거리였지만 비상구내에서는 측정이 불가능하였다. 장소 4와 같이 다중 장애물로 인해 전파 간섭이 심한 곳에선 불안한 연결상태를 보여주었으며 끊어짐도 잦은 편이다. 하지만 장소 2와 3의 경우 비록 사무실 내에서 보다는 신호세기가 많이 약해졌지만 인터넷 사용엔 전혀 문제가 없었다.
■ 속도 테스트
신호 세기 테스트와 동일한 환경과 위치에서 속도 테스트를 실시하였다. 테스트는 한국 전산원 초고속 인터넷 품질 테스트를 이용하였으며 이용자가 적은 낮 11시에서 - 12사이의 시간대에 각 10회씩 실시하여 평균값을 기재하였다.
위 치 |
전송률(Mbps) [11 Mbps] |
전송률(Mbps) [22 Mbps PBCC] |
사무실 |
5.74 |
7.82 |
장소 1 |
4.98 |
6.17 |
장소 2 |
1.21 |
2.10 |
장소 3 |
3.57 |
4.66 |
장소 4 |
741(Kbps) |
877(Kbps) |
22Mbps의 전송율로 테스트할경우, 11Mbps의 전송율로 설정하였을 경우보다 약 1-2Mbps 향상된 수치를 보여주었다. 장소 4를 제외한 나머지 위치에서는 비교적 안정적인 신호의 연결상태를 유지 하였으며 속도의 편차도 적었다.
이 글의 도입부에서 언급한 것 처럼 요즘 무선 랜이 대중화 되면서 시중에도 다양한 무선 랜 제품이 출시되고 있다. 이런 제품의 홍수 속에 어떤 무선 Access Point를 선택해야 할지 갈등하는 분들도 많을것이다.
22Mbsp의 향상된 대역폭과 쉬운 설치 및 셋업 메뉴.
Wirless Client와 Repeater등 다양한 용도로 사용이 가능.
256비트 웹 인크립션과 지속적인 펌웨어 업데이트 지원.
조금 더 저렴하며 좋을 듯...
D-LINK사의 AirPlus DWL-900AP+ 는 22Mbps의 전송률을 지원하여 기존의 802.11b 장비가 보여주는 낮은 대역폭과 802.11a 장비의 높은 가격, 기존 장비와의 호환성으로 고민하는 분들의 고민을 말끔히 해결해 줄 제품이다. 또한 쉽고 간단한 설치 메뉴와 지속적인 펌웨어 업데이트, 시중의 다른 AP에서는 볼 수 없는 Repeater 기능 지원등 다양한 부가 기능의 제공은 많은 제품 속에서 DWL-900AP+를 더욱 돋보이게 한다.
|
